ZZYN型碳钢蒸汽自力式压力调节阀

发布时间:2019/12/3 10:26:14

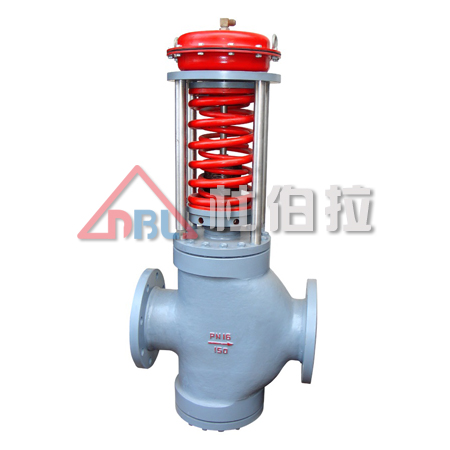

ZZYN型碳钢蒸汽自力式压力调节阀

 杭州杜伯拉阀门对ZZYN型碳钢蒸汽自力式压力调节阀技术升级,弹簧采用烤漆处理,外观精致,使用寿命更长. ZZYN型碳钢蒸汽自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

    本系列产品有单座(ZZYP)、套筒(ZZYM)、双(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用形式有增压稳压用于阀后压力调节(B型)和泄压稳压用于阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。

ZZYN型碳钢蒸汽自力式压力调节阀 产品特点:

1、自力式压力调节阀(蒸汽减压阀)无需外加能源,能在无电无气的场所工作,既方便又节约了能源。

2、压力分段范围细且互相交叉,调节精度高。

3、压力设定值在运行期间可连续设定。

4、对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。

5、橡胶膜片式检测,执行机构测精度高、动作灵敏。

6、采用压力平衡机构,使调节阀反应灵敏、控制精确。



ZZYN型碳钢蒸汽自力式压力调节阀 主要零件材料:

阀体:ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti

阀芯:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

阀座:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

阀杆:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

膜盖:A3、A3钢涂四氟乙烯 不锈钢

填料:丁腈、乙炳、氟、耐油橡胶



连接标准

法兰标准:按GB9113-88、JB/79-94

法兰密封面型式:PN16凸面

PN40、64为凹凸、阀体为凹面

结构长度按BG12221-98

执行机构信号接口:内螺纹M16×1.5

※ 阀体法兰及法兰端面距离可按用户指定的标准制造。如:ANSI、JIS、DIN等。
