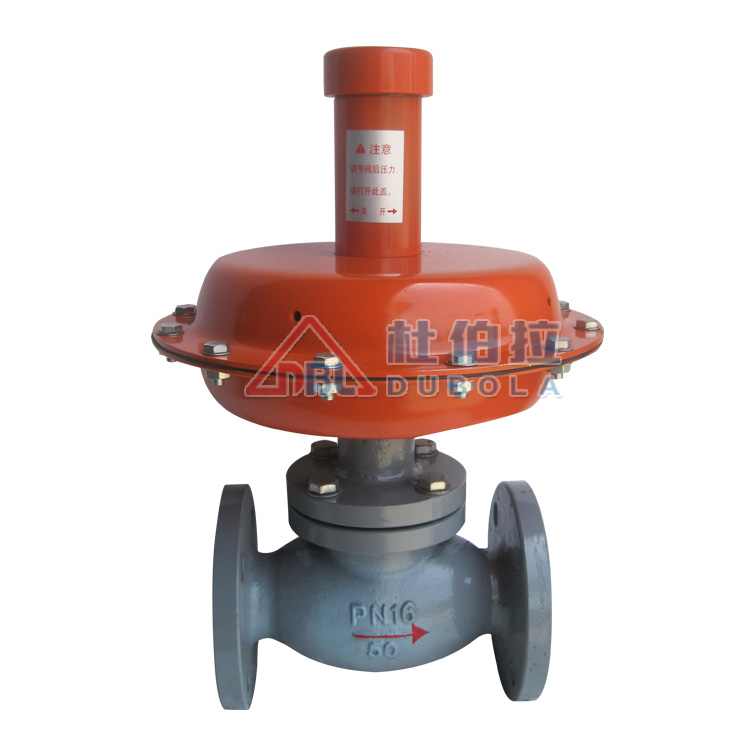

泄氮阀 自力式微压力控制系统 微压阀
发布时间：2020/1/3 10:58:25
泄氮阀 自力式微压力控制系统 微压阀
ZZC和ZZV自力式差(微)压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN01，PN10。差(微)压均可分段调节。从50mm.W.C至0.1MPa。其用途十分广泛，可用于工业燃烧炉系统，控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电机组密封油系 统，控制密封油与氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀(差压阀负压，端压，力为零)。
零件资料:
·无需停止生产即可进行设定值的调整；
·无填料，阀杆上、下活动时不存在磨擦，上密封可靠；
·执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来；
·阀体为四通形式，因而K、B型可通用一种阀体。
技术参数：◆主要技术参数和性能指标(表一)
|
公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
额定流量 系数 Kv |
ZZCP/ZZVP |
8 |
11 |
20 |
32 |
50 |
80 |
100 |
160 |
|
ZZCN |
53 |
83 |
|||||||
|
额定行程 (mm) |
6 |
8 |
10 |
15 |
20 |
||||
|
公称压力 PN(MPa) |
0.10 1.0 |
||||||||
|
差压调节范围 (kPa) |
0.5 ～ 5.5 5 ～ 10 9 ～ 14 13 ～ 19 18 ～ 24 22 ～ 28 26 ～ 33 31 ～ 38 36 ～ 44 42 ～ 51 49 ～ 58 56 ～ 66 64 ～ 78 76 ～ 90 8 ～ 100 |
||||||||
|
介质温度 ( ℃ ) |
≤ 80 |
||||||||
|
调节精度 ( ％ ) |
≤ 10 |
||||||||
|
允许泄漏 量 (l/h) |
ZZCP/ZZVP |
10 -4 X 阀额定容量 ( Ⅳ 级 ) |
|||||||
|
ZZCN |
5X10 -3 X 阀额定容量 ( II 级 ) |
||||||||
注：1.ZZCP/ZZVP公称压力为0.10MPa，ZZCN为1.0MPa
2.ZZCN差压调节范围为36～44…88～100kPa
规格重量：
◆外形尺寸及重量(表三) 单位：mm
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
A |
308 |
394 |
308 |
394 |
308 |
394 |
394 |
394 |
|
|
H |
ZZCP/ZZVP |
376 |
465 |
365 |
445 |
445 |
490 |
490 |
510 |
|
ZZCN |
536 |
536 |
|||||||
|
L |
ZZCP/ZZVP |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
ZZCN |
222 |
222 |
|||||||
|
重量 G(Kg) |
12 |
13 |
15 |
17 |
20 |
28 |
38 |
43 |
|
|
导压管螺纹接头 |
M16X1.5 |
||||||||
