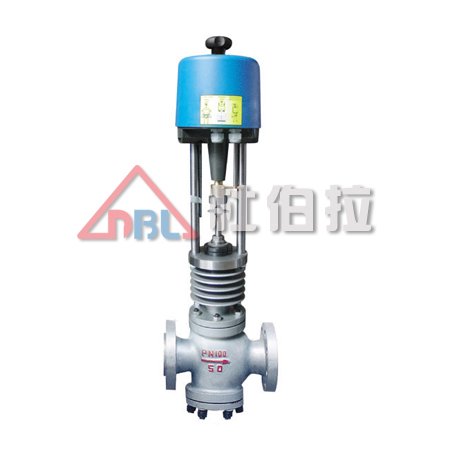

电动双座调节阀
发布时间：2019/9/4 16:55:54
ZDLN,ZAZN型电动双座调节阀，接受来自调节仪表的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-250～450℃，接受信号为0～10mA.DC或4～20mA.DC。电动双座调节阀适用于压差较大场合。按阀内件密封材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达到Ⅵ级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种，前者适用于一般场合，而后者用于不允许外漏的特殊场合，流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规格可供选择。
■ 特点
·阀体按流体力学原理设计成等截面低流阻流道．额定流量系数增大30％。
·可调范围大，固有可调比为50，流量特性有直线和等百分比。
·电动双座调节阀不平衡力小，阀稳定性好，使用压差大。
·调节切断型采用软密封结构阀芯，达Ⅵ级泄漏标准(零泄漏)。
·伺服放大器采用深度动态负反馈。可提高自动调节精度。
·电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。
·电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
·波纹管密封型调节阀对移动的阀杆形成完全的密封，防止流体外漏。
■ 主要零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀杆：1Cr18Ni9Ti、司太莱合金堆焊、增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
衬套：2Cr13
垫片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
波纹管：1Cr18Ni9Ti
■ 主要技术参数
|
公称通径DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
额定流量 |
直线 |
12.1 |
10.4 |
30.3 |
48.3 |
75.9 |
121 |
193.6 |
302.5 |
484 |
759 |
|
等百分比 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 |
|
|
额定行程(mm) |
16 |
25 |
40 |
60 |
|||||||
|
公称压力PN(MPa) |
1.0、1.6、4.0、6.4 |
||||||||||
|
固有流量特性 |
直线、等百分比 |
||||||||||
|
固有可调比 |
50 |
||||||||||
|
允许泄漏量 |
硬密封：Ⅱ、Ⅳ级 软密封：Ⅵ级 |
||||||||||
|
工作温度t(℃) |
-250～-60、-20～200、-40～250、-40～450、-60～450 |
||||||||||
|
信号范围(mA.DC) |
O～10、4～20 |
||||||||||
|
作用方式 |
电关式、电开式 |
||||||||||
|
使用环境温度(℃) |
电动调节阀：-20～70 伺服放大器：0～50 |
||||||||||
|
使用环境湿度 |
电动调节阀：≤95％ 伺服放大器：≤85％ |
||||||||||
|
电源电压 |
220V.Ac 50Hz 380V.Ac 50Hz |
||||||||||
﹡ 本产品性能指标贯彻JB/T7387-94。
|
序号 |
项目 |
性能指标 |
|
1 |
基本误差(％) |
±2.5 |
|
2 |
回差(％) |
1.5 |
|
3 |
死区(％) |
3.0 |
|
4 |
额定行程偏差(％) |
+2.5 |
|
5 |
额定流量系数(％) |
±10 |
|
6 |
固有流量特性 |
符合IEC534-1、GB/T4213-92中规定的斜率偏差 |
