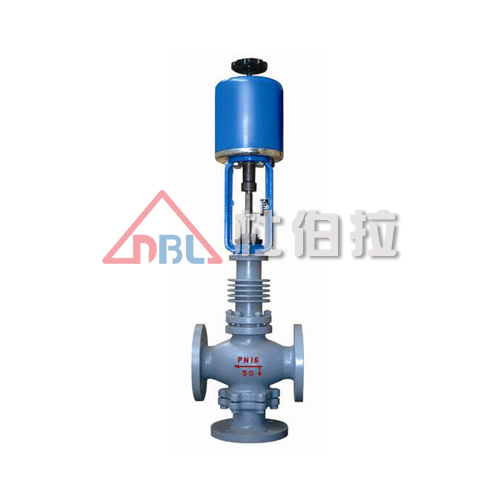

电动三通合流分流调节阀
发布时间：2019/9/4 16:56:56
ZAZQ、ZAZX型电动三通合流、分流调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构，接受0～10或4～20mA.DC信号驱动阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体，或不同温度的同种流体，混合成同一温度流体。三通分流阀将一种流体分成两路流体。
本系列产品口径由25mm至200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃至450℃。控制信号为0～10或4～20mA.DC。配用不同的执行机构可分为普通型和电子型两种。
■ 特点
·流体对阀芯作用方向都处于流开状态，故工作稳定性好。
·除了阀盖处衬套导向外。阀芯侧面与阀座内表面也有导向作用，导向面积的大，工作可靠。
·伺服放大器采用深度动态负反馈，可提高调节精度。
·电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。
·电子型电动调节阀可直接由电流信号控制阀门开度。无需伺服放大器。
·节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。
·波纹管密封型对移动的阀杆形成完全的密封，防止流体外漏。
■ 主要零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填 料：聚四氟乙烯
推杆、衬套：2Cr13
■ 主要技术参数
| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量 系数Kv |
合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 |
| 分流 | 85 | 135 | 210 | 340 | 535 | ||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | |||||||
| 流量特性 | 直线、抛物线 | ||||||||||
| 工作温度(℃) | 普通型：铸铁：-20～200、铸钢：-40～250、铸不锈钢：-60～250 散热型：铸钢：-40～450、铸不锈钢：-60～450 |
||||||||||
| 介质温度(℃) | 200以下(对合流阀而言) | ||||||||||
| 固有可调比R | 30 | ||||||||||
| 公称压力PN(MPa) | 1.0、1.6、4.0、6.4 | ||||||||||
| 允许泄漏量 | 硬密封：Ⅱ、Ⅳ级 软密封：Ⅵ级 | ||||||||||
| 作用方式 | 电关式、电开式 | ||||||||||
| 信号范围(mA.DC) | 0～10、4～20 | ||||||||||
| 电源电压 | 220V、50Hz 380V、50Hz | ||||||||||
| 环境温度(℃) | 电动调节阀： 5～45 伺服放大器：-10～55 | ||||||||||
| 全行程 时间S |
12.5 | 20 | 32 | 48 | |||||||
| 30 | 30 | 48 | 60 | ||||||||
| 消耗功率(W) | 28 | 35 | |||||||||
| 6 | 15 | 25 | 40 | ||||||||
