电动衬氟调节阀
发布时间：2019/12/27 13:19:19

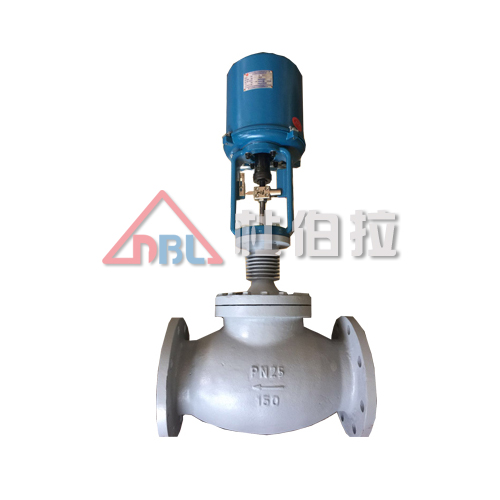

电动衬氟调节阀是由381L系列电子式执行机构和直通单座衬氟阀组成。该执行机构采用一体化的电子控制器模块，无需另配伺服放大器，且输出力大；阀体接触介质的部位均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46)，又采用聚四氟乙稀波纹管密封，因而该阀广泛适用于化工，石油，冶金，医药、电力等行业中对酸、碱等强腐蚀介质和有毒及挥发等气体、液体、介质的过程控制。
特点：
1、耐腐蚀：阀体内腔、阀芯、阀座、阀杆均包衬2.5～3mm厚的F46，能耐酸、碱，耐强腐蚀
2、 密封性能好：采用聚四氟乙烯材质的波纹管和填料双重密封，确保无渗漏
3、泄漏量小：由于阀芯、阀座是软密封，故泄漏量低于国家Ⅳ级标准
技术参数
1、形式：直通倒S铸造阀 ；
2、公称通径：DN20-200mm；
3、公称压力：PN1.6 4.0 6.4MPa；
4、连接形式：JB78-59 JB/T79。2-94凹式
5、材料：HT200 ZG270-500 ZG1Gr18Ni9Ti ZGOCr18Ni12M02Ti
6、常温型：-40-+200℃
7、散热型：+200℃-+450℃
8、压盖形式：螺栓压紧式
9、填料：V型聚四氟乙烯，柔性石墨，石棉编织填料
10、阀芯形式：上导向单座柱塞式阀芯，或上导向单座套筒柱塞式阀芯
11、流量特性：等百分比特性，直线特性和快开特性
12、阀芯材料：1Cr18Ni9Ti Ocr18Ni12M02Ti
标准规格
阀体型式：直通铸造球型衬氟阀体
阀芯型式：非平衡式单座衬氟柱塞阀芯
公称通径：DN20~150 NPS 3/4〞~ 6〞
公称压力：PN16 ~ 25 CLASS 150/300LB
连接方式：法兰：FF、RF、MF、RTJ
阀盖形式：衬氟波纹管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：聚四氟乙烯
执行机构：电动：3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆
