电动通风蝶阀

发布时间：2019/12/27 11:31:00

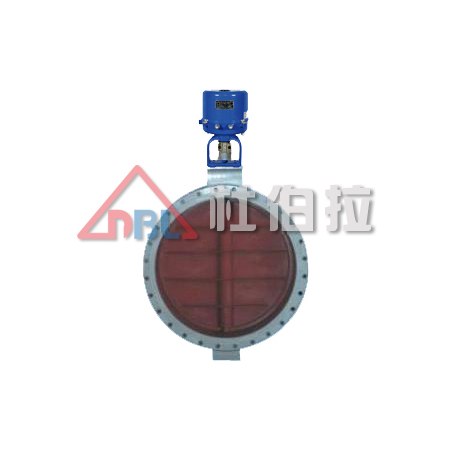

电动通风蝶阀

ZDHW、ZDRW型电动调节通风蝶阀，由角型程电子式电动执行器和蝶形阀调节机构组成。采用HL型、3810R型、PSQ型全电子式电动执行器为通风蝶形阀的驱动装置，机电一体化的结构设计，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、控制精确，以AC220V或AC380V电源电压作动力，接受控制系统输入的（4-20mA或1-5VDC）电流信号或电压信号，即可控制运转，实现对工艺流体介质的比例调节控制或开关控制。

产品特点

通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度和耐腐蚀性随阀体选材而定，公称压力≤0.6MPa，其泄漏量控制在最大流通量的2%以内，应用于工业、冶金、环保等管道作通风调节介质流量之用。具有结构简单、重量轻，操作力矩小、启闭迅速、动作灵活、流通能力大、调节精度高等特点。适用于烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。

主要技术参数和性能指标

公称通径DN（mm）		80	100	125	150	200	250	300	350	400	450	500	600	700	800
流量系系数KV		220	340	530	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700
公称压力PN（MPa）		0.1、0.25、0.6
阀芯转角		0~70o
作用形式		电开式或电闭式
流量特性		近似等百分比
允许压差MPa		0.6
性能指标		基本误差：±2.5%；回差≤±2.0%；死区≤3.0%
电源电压		AC220V、AC380V、DC24V
调节型	信号范围	0～10mA、4～20mA 、1-5VDC
开关型	电信号	AC220V、AC380V、DC24V；反馈信号：有源触点信号或无源触信号

主要零件材料及适用温度、介质板构

材料代号	碳钢C（WCB）	不锈钢P（304）	不锈钢R（316）
阀体	WCB	1Cr18Ni9	1Cr18Ni12Mo2
阀板	WCB或1Cr18Ni9	1Cr18Ni9	1Cr18Ni12Mo2
阀杆	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2
阀座密封	与阀体相同
填料	聚四氟乙烯、柔性石墨
适用温度	≤300℃	≤550℃

外形尺寸（单位：mm）

规格	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800
L	108	114	127	140	140	152	165	178	190	216	222	229	267	292	318
H1	70	95	105	120	132	160	187	220	245	270	297	322	377	430	487
D	140	190	210	240	265	320	375	440	490	540	595	645	755	860	975
D1	110	150	170	200	225	280	335	395	445	495	550	600	705	810	920
z-d	4-14	4-18	4-18	8-18	8-18	8-18	12-18	12-22	12-22	16-22	16-22	20-22	20-26	24-26	24-30
H	355	355	385	385	397	482	511	536	611	656	679	704	585	635	695
