电动动高真空蝶阀
发布时间：2019/12/27 11:31:59
GIQ(D)型高真空蝶阀，是气动单元组合仪表中的执行单元，它来自调节仪表的信号，改变介质的切断与流通，该产品操作力大，阀体设计新颖，流阻小，额定 流量系数大，密封性能优良。
产品概述
它是气动单元组合仪表中的执行单元，它来自调节仪表的信号，改变介质的切断与流通，该产品操作力大，阀体设计新颖，流阻小，额定 流量系数大，密封性能优良。因而广泛应用于石油、化工、轻纺、食品、泡塑等各工业部门的生产过程自动控制和远程控制交流中。
产品特点
GIQ(D)型高真空蝶阀，是气动单元组合仪表中的执行单元，它来自调节仪表的信号，改变介质的切断与流通，该产品操作力大，阀体设计新颖，流阻小，额定流量系数大，密封性能优良。
结构与原理

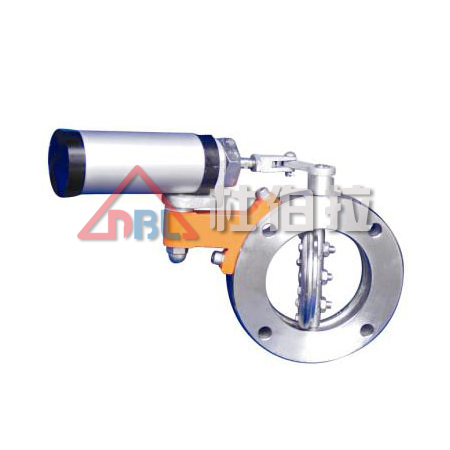

GIQ(D)型高真空蝶阀是由执行机构(气动、电动)与转角型蝶阀体二部份组成，中间由支架相连而成。以GIQ型为例：执行机构是由双气路气缸为 主体，接受二位四通电磁阀控制输出的(0.4～0.6MPa)气源信号压力为动力，通过控制元件改变气流方向，执行气缸驱动蝶阀作启闭运动。
GI型手动真空蝶阀 GIQ型气动真空阀 GID型电动真空蝶阀
GI、GIQ、GID型真空蝶阀根据不同的材质，及不同的执行机构分类，适用于-25～200℃的介质，阀体由碳素钢（镀镍）、不锈钢及合金钢等
技术参数
|
型号规格 |
GIQ(D)-50 |
GIQ(D)-65 |
GIQ(D)-80 |
GIQ(D)-100 |
GIQ(D)-125 |
GIQ(D)-150 |
GIQ(D)-200 |
|
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
适用范围 |
106～6.7X10-4 |
||||||
|
漏率Pa.1/s |
6.7X10-4 |
||||||
|
介质温度 |
-25～200℃ |
||||||
|
电磁阀电源 |
220V、50Hz36V、24V |
||||||
|
气源压力MPa |
0.4～0.8 |
||||||
|
安装位置 |
任意 |
||||||
