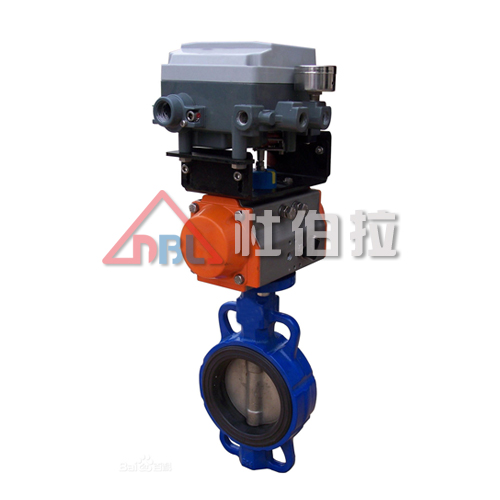

气动中线金属硬密封蝶阀
发布时间：2019/9/6 15:37:50
气动蝶阀中线型结构，由阀体、内衬里层（聚四氟乙烯或橡胶）和（不锈钢阀板或镀铬钢阀板）、阀轴组成，其介质流线型的结构设计近似于直线，调节性能好，密封结构为居中心线型密封，密封性能可靠达到双向密封零泄漏，可以任意位置安装。广泛适用于气体、浊液体、浓浆液或灰粉、悬浮颗粒类等介质
产品特点
1．气动蝶阀操作力矩小，是所有阀类中操作力矩很小的一种，启闭迅速，以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动阀板0~90º，就能快速的完成启闭动作，结构简单、体积小、重量轻、流阻小、流量系数大，密封性能好。调节范围大。是自动化控制系统中仪表的执行单元；
2．采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA •DC或4-20mA •DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变阀板的旋转角度（0-90º任意角度），具有较好的调节控制流量等参数。
3．采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。
4．GT型、AT型或AW型气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。

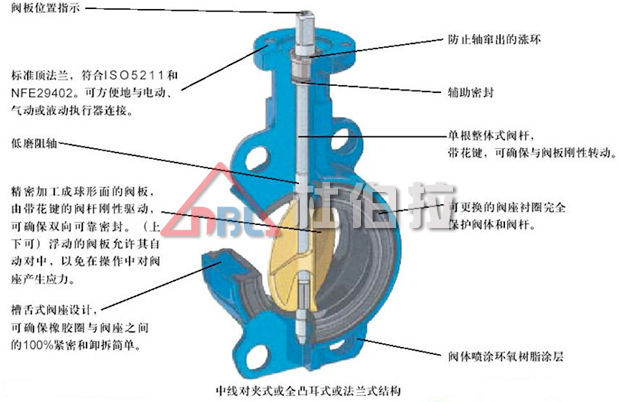

产品结构

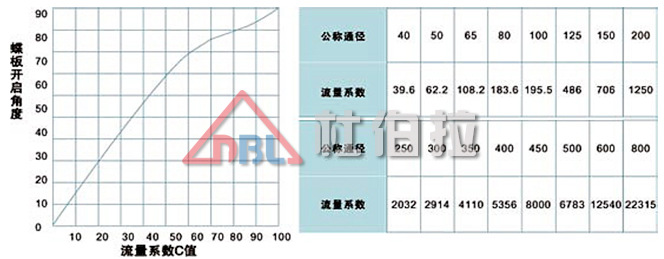

流量特性图表
主要技术参数和性能指标
|
公称通径D（mm） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
|||||
|
公称压力PN（MPa） |
0.6、1.0、1.6、2.5 |
||||||||||||||||||||
|
流量特性 |
近似等百分比（参见典型曲线图）、直线特性、快开性 |
||||||||||||||||||||
|
阀板转角（度） |
0°～90°（可调） |
||||||||||||||||||||
|
允许泄漏量 |
软密封：O泄漏 硬密封：≤额定Cv×0.001% |
软密封：VI微气泡级，硬密封：≤额定CV×0.065% |
|||||||||||||||||||
|
允许压差 |
≤公称压力值 |
||||||||||||||||||||
|
作用形式 |
双作用/单作用（弹簧复位式） |
||||||||||||||||||||
|
控制型式 |
二位切断型/调节型 |
||||||||||||||||||||
|
执行器 |
型 号 |
DA、GTD/GTE系列、AW/AWS系列、ZSQ系列等 |
|||||||||||||||||||
|
气源压力 |
净化压缩空气（氮气）0.3-0.7MPa |
||||||||||||||||||||
|
调节型 |
输入信号 |
电流信号：0～10mA、4～10mA 气源信号20～100kPa |
|||||||||||||||||||
|
基本误差 |
带定位器≤±1.5% |
||||||||||||||||||||
|
回 差 |
带定位器≤1.5% |
||||||||||||||||||||
|
死 区 |
带定位器≤0.6% |
||||||||||||||||||||
|
可调节比 |
250:1 |
||||||||||||||||||||
|
切断型 |
回讯电压 |
AC220V、AC110V、DC24V、 |
|||||||||||||||||||
|
切断时间 |
1-2S |
3-5S |
7-18S |
20-30S |
|||||||||||||||||
附件的选用（根据不同控制和要求可选择下列附件）：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件
手动机构：手操机构
主要零件材料及适用温度
|
零件名称 |
材料 |
|
阀体 |
铸铁、碳钢（WCB）、不锈钢（304、316） |
|
蝶板 |
灰铸铁、镀铬钢、不锈钢（304、316） |
|
衬里材料 |
各种橡胶、聚四氟乙烯 |
|
阀杆 |
2Cr13、不锈钢（304、316） |
|
填料 |
橡胶O型圈、四氟乙烯V型圈、柔性石墨 |
衬里材料选用和适用温度
|
材料品种 |
丁晴橡胶 |
乙丙橡胶 |
聚四氟乙烯 |
氟橡胶 |
天然橡胶 |
耐磨橡胶 |
|
英语简称 |
NBR |
EPDM |
PTFE |
VITON |
NR |
BR |
|
型号代号 |
X5 |
X3 |
F4 |
X7 |
X1 |
X6 |
|
耐最高温度 |
93℃ |
150℃ |
232℃ |
204℃ |
85℃ |
82℃ |
|
耐最低温度 |
-40℃ |
-40℃ |
-268℃ |
-23℃ |
-20℃ |
-10℃ |
|
适用工作温度 |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-23~+150℃ |
-20~+85℃ |
0~+70℃ |
应用规范
|
设计制造标准 |
法兰尺寸标准 |
结构长度标准 |
检验试验标准 |
|
GB/T12238-89 |
JB/T79-94 HG20592 |
GB12221-89 |
GB/T13927-89 JB/T9092-99 |
|
MSS-SP-68 |
ANSI B16.5 |
ISO5752-13 |
ZJB16006-90 |
|
JIS B2024 |
JIS B2212~2215 |
JIS B2002 |
JIS B2003 |
