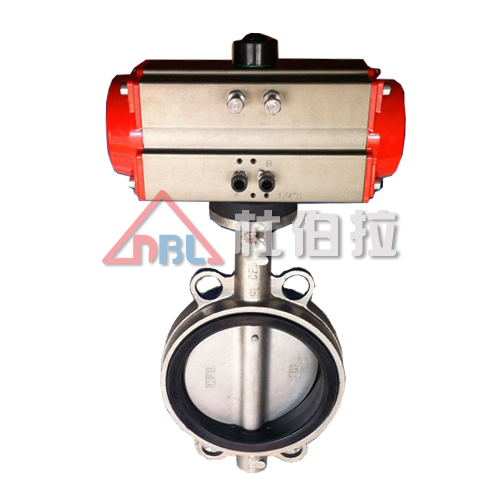

气动三偏心蝶阀 零泄漏
发布时间：2019/9/6 15:55:09
气动蝶阀三偏芯型采用三维偏心多层次金属密封结构,无机械磨损，可达到零泄漏，有优良的双向密封功能,是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的更佳装置。选用不同的材质，可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质，最高工作温度可达600℃。
产品特点
1．气动蝶阀操作力矩小，是所有阀类中操作力矩很小的一种，启闭迅速，以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动阀板0~90º，就能快速的完成启闭动作，结构简单、体积小、重量轻、流阻小、流量系数大，密封性能好。调节范围大。是自动化控制系统中仪表的执行单元；
2．采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA •DC或4-20mA •DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变阀板的旋转角度（0-90º任意角度），具有较好的调节控制流量等参数。
3．采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。
4．GT型、AT型或AW型气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。
产品形式
|
产品名称 |
电动蝶阀（电动调节蝶阀） |
|
|
作用形式 |
开关型 调节型 |
|
|
连接形式 |
法兰式 对夹式 对焊式 |
|
|
结构形式 |
三维偏芯型 |
|
|
多层次结构 |
弹性座结构 |
|
|
阀座密封形式 |
软质密封、硬质合金密封 |
软质密封、硬质合金密封 |
|
三偏心结构：阀杆轴线与蝶板密封面间偏置一个尺寸A，并与阀体通道轴线偏置一个尺寸B，阀座回转轴线与阀体通道轴线形成一个偏心角α，故形成三偏心。蝶阀从0°～90°开启时，蝶板密封面会在开启的瞬间立即脱离阀座密封面，在其90°～0°关闭时，只有在关闭的瞬间，其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦，去除了磨损和泄漏的可能性。] 扭矩密封：三偏心的结构使蝶阀关闭时，其密封副两密封面之间的密封比压由外加于阀杆的驱动力矩产生。不仅消除了常规弹性阀座弹性材料老化、冷流、弹性失效等因素造成的密封比压降低和消失，而且可以通过外加驱动力矩的改变，实现对其密封比压的任意调整，从而使三偏心蝶阀的密封性能改善，蝶阀的使用寿命也大大提高。
双向密封：因密封面锥角小于密封材料的磨擦角，蝶板关到密封位置时立即实现自锁，并能承受一定的反向压力冲击。 防火结构：全金属结构本身具有火灾安全的特性。 |
 |
阀体密封面：采用堆焊硬质合金或不锈钢，使得密封面强度高、硬度好、耐磨损，可连续启闭60000次以上而无损伤。
密封圈：密封圈由压板夹在蝶板上，易于安装、调节和更换。
阀杆的上、下部位装有轴套，防止磨损和粘连，提高了使用寿命。
该产品操作灵活、省力、方便、可靠，连接方式有法兰、对夹、对焊、凸耳对夹。既可截断介质，也可任意调节介质流量。

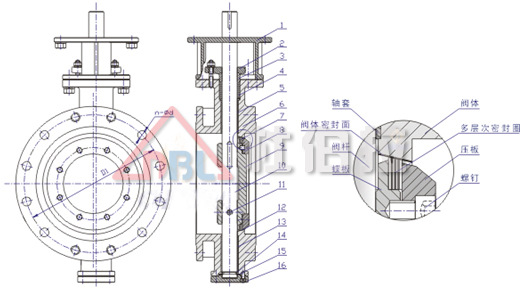

1、支架 2、填料压板 3、填料压套 4、填料 5、上轴套 6、阀体 7、密封圈 8、压板
9、蝶板 10、阀杆 11、圆柱销 12、阀体密封面 13、下轴套 14、对开环 15、密封垫 16、下压盖
主要零件材料及适用温度
1． 多层次、弹性结构蝶阀
|
公称通径mm |
DN50-DN2000 |
|||
|
材料代号 |
C（WCB） |
P（304） |
R（316） |
|
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
阀板 |
WCB或2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
阀座密封 |
不锈钢、硬质合金钢密封 |
|||
|
阀板密封 |
增强聚四氟乙烯 、对位聚苯 、各种橡胶、不锈钢 |
|||
|
填料 |
聚四氟乙烯 、柔性石墨 |
|||
|
适用工况 |
适用介质 |
蒸汽、水、油品 |
硝酸碱类腐蚀性介质 |
醋酸类腐蚀性介质 |
|
适用温度 |
聚四氟乙烯≤180℃，对位聚苯≤300℃，金属密封≤425℃ |
|||
主要技术参数和性能指标
|
公称通径D（mm） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
|||||
|
公称压力PN（MPa） |
0.6、1.0、1.6、2.5 |
||||||||||||||||||||
|
流量特性 |

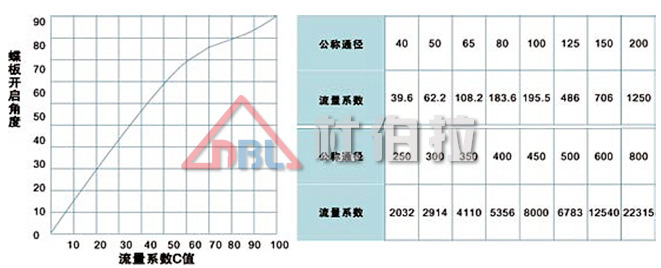

近似等百分比（参见典型曲线图）、直线特性、快开性 |
||||||||||||||||||||
|
阀板转角（度） |
0°～90°（可调） |
||||||||||||||||||||
|
允许泄漏量 |
软密封：O泄漏 硬密封：≤额定Cv×0.001% |
软密封：VI微气泡级，硬密封：≤额定CV×0.065% |
|||||||||||||||||||
|
允许压差 |
≤公称压力值 |
||||||||||||||||||||
|
作用形式 |
双作用/单作用（弹簧复位式） |
||||||||||||||||||||
|
控制型式 |
二位切断型/调节型 |
||||||||||||||||||||
|
执行器 |
型 号 |
DA、GTD/GTE系列、AW/AWS系列、ZSQ系列等 |
|||||||||||||||||||
|
气源压力 |
净化压缩空气（氮气）0.3-0.7MPa |
||||||||||||||||||||
|
调节型 |
输入信号 |
电流信号：0～10mA、4～10mA 气源信号20～100kPa |
|||||||||||||||||||
|
基本误差 |
带定位器≤±1.5% |
||||||||||||||||||||
|
回 差 |
带定位器≤1.5% |
||||||||||||||||||||
|
死 区 |
带定位器≤0.6% |
||||||||||||||||||||
|
可调节比 |
250:1 |
||||||||||||||||||||
|
切断型 |
回讯电压 |
AC220V、AC110V、DC24V、 |
|||||||||||||||||||
|
切断时间 |
1-2S |
3-5S |
7-18S |
20-30S |
|||||||||||||||||
附件的选用（根据不同控制和要求可选择下列附件）：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件
手动机构：手操机构

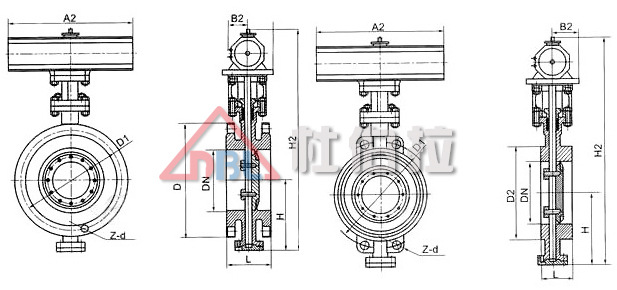

外形尺寸
法兰式连接 对夹式连接
