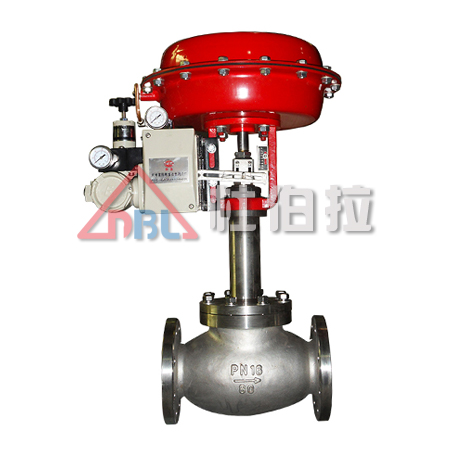

高温波纹管型气动薄膜调节阀

高温波纹管型气动薄膜调节阀是一种压力平衡式调节阀。配用多弹簧执行机构。总体结构紧凑、重量轻、稳定性好。流体通道呈S流线型、压降损失小、允许压差大，噪音小，流通能力大。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于流量大，压差大，泄漏量要求不高的工作场合。

      高温波纹管型气动薄膜调节阀有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20～200。适用流体温度由-200℃～+560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级。流量特性为线性或等百分比。多种多样的品种规格可供选择。



■ 高温波纹管型气动薄膜调节阀特点

· 采用平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。

· 套筒互换性强，拆装方便，容易维修。

· 全金属阀芯适合多种工作场合，达到Ⅳ级泄漏标准，ZXMQ型软密封结构阀芯Ⅵ级泄漏标准。

· 阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比为50，额定流量系数增大30％。

· 执行机构采用多弹簧结构，高度减少30％、重量减轻30％。

· ZXMV型波纹管密封型调节阀，对移动的阀杆形成了完全的密封，堵绝流体外漏。

· ZXMJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。



■ 高温波纹管型气动薄膜调节阀主要零件材料

阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti

阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊

软密封阀头：增强聚四氟乙烯

填料：聚四氟乙烯、柔性石墨

波纹管：1Cr18Ni9Ti

垫片：橡胶石棉板、10#、1Cr18Ni9Ti、石棉缠绕垫片

膜盖：A3

波纹膜片：丁腈橡胶夹增强涤纶织物

弹簧：60Si2Mn

推杆、阀杆：2Cr13、1Cr18Ni9Ti

衬套：2Cr13



■ 高温波纹管型气动薄膜调节阀规格与技术参数



公称通径DN(mm)			20	25	32	40	50	65	80	100	125	150	200
额定流量 系数Kv	直线		6.9	11	17.4	27.5	44	69	110	176	275	440	690
	等百分比		6.3	10	16	25	40	63	100	160	250	400	630
额定行程L(mm)			16		25			40			60
膜片有效面积Ae(cm2)			280		400			600			1000
信号范围Pr(kPa)			20～100、40～200
气源压力Ps(MPa)			0.14、0.25
固有流量特性			直线、等百分比
固有可调比			50
允许泄漏量			硬阀座：Ⅳ级    软阀座：Ⅵ级
公称压力PN(MPa)			1.0、1.6、4.0、6.4
工作温度t (℃)		常温型	-20～200、-40～250、-60～250
		散热型	-40～450、-60～450
		高温型	300～560
		低温型	-60～-100、-100～-200、-200～-250

*本产品性能指标贯彻GB/T4213-92标准
