低温气动薄膜调节阀

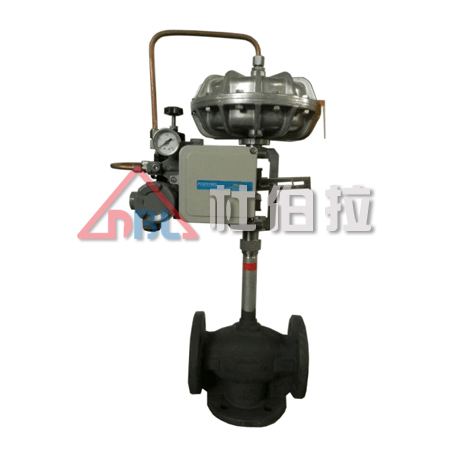

 ZXPD气动薄膜低温单座调节阀是一种在低温、深冷场合使用的调节阀。采用长颈阀盖保温,配用多弹簧执行机构,具有总体结构紧凑、重量轻、稳定性好等优点。阀体采用精密铸造角形结构,材料为铝合金,具有良好的耐低温性。波纹管密封保证了调节阀在低温场合不外漏。因而广泛应用于冶金、空分、制氧、石油、化工等低温、深冷场合。特别适用于精确控制低温气体、流体(如液氧、液氩等)的工艺参数保持在给定值。

    本系列产品有连接板安装型、浮动套安装型两种,公称压力等级为PN0.6MPa,阀体口径范围 DN20~100,适合流体温度-60℃~-200℃范围内多种档次。泄漏量等级有Ⅳ级和Ⅵ级二种。流量特性为线性或等百分比。多种多样的品种供选择。


■ 特点

·底进侧出,流路简单,阻力小,阀体容量大
·双导向,阀工作稳定性好
·可调范围大,固有可调比50
·波纹管密封对移动的阀杆形成完全的密封,防止流体外漏
·采用浮动套连接,安装方便



■ 主要零件材料

阀体:

LF4

阀杆:

1Cr18Ni9

阀盖:

1Cr18Ni9

波纹管:

1Cr18Ni9

阀芯、阀座:

1Cr18Ni9

垫片:

紫铜、1Cr18Ni9


■ 规格与技术参数

公称通径DN(mm)

20

25

32

40

50

65

80

100

阀座直径dn(mm)

10

12

15

20

额定流量
系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

等百分比

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

额定行程(mm)

16

25

40

膜片有效面积 Ae(cm2

280

400

600

固有流量特性

直线、等百分比

公称压力PN(MPa)

0.6

固有可调比(R)

50

工作温度(℃)

D0:-60~-100,D1:-100~-200,D2:-200~-250

信号范围Pr(KPa)

20~100,40~200,20~60,60~100,80~240

允许压差
(MPa)

不带定位器

0.6

0.47

0.30

0.27

0.18

0.11

带定位器

0.6

0.41

0.26

允许泄漏量

Ⅳ级    Ⅵ级

气源压力Ps(MPa)

0.14~0.40

﹡本产品性能指标贯彻 GB/T4213-92标准


■ 安装尺寸选取标准

温度范围(℃)
保温长度(安装尺寸)H1(mm)
公称通径 DN(mm)

 D0

 D1

 D2

 -60~-100

 -100~-200

 -200~-250

20~50

 500

 700

 900

65~100

 600

 800

 1000


■ 连接尺寸及标准

·连接方式:焊接
·薄膜执行机构气信号接口:内螺纹M16×1.5
