气动角式高压调节阀(高压阀体)

发布时间:2019/12/27 13:17:54

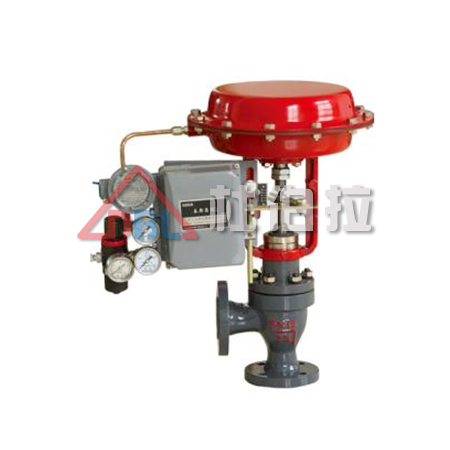

气动角式高压调节阀(高压阀体)

 气动角式高压调节阀(高压阀体),由气动薄膜多弹簧执行机构和角型高压阀组成。采用透境式阀座结构,阀座易于更换,密封性能好。DN≤25的阀座、阀芯头部采用6YC1硬质合金,DN≥32的阀芯采用堆焊钨钴合金,具有耐气蚀,抗冲涮等优点,大大提高使用寿命。气动角式高压调节阀广泛应用于各种化工、炼油等行业,尤其适用于合成氨、尿素工业上高压和高压差介质调节。


■ 高压角型调节阀阀体

型 式:角型锻造阀
公称通径:6、10、15、25、32、40、50、65、80、100mm
公称压力:PN22、32MPa
法兰标准:H12-67
材料:锻钢、铸不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti)、316L等
上阀盖:普通型:-40~+230℃、散热型:+230~+450℃
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料、石棉编织填料、石墨填料


■ 阀内组件

阀芯型式:单座柱塞型阀芯
流量特性:等百分比特性和线性特性
材 料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L)、6YC1、不锈钢堆焊司太莱合金等


■ 执行机构

型 式:多弹簧薄膜式执行机构
弹簧范围:20~100(标准)、40-200、80-240、20-60、60-100KPa
膜片材料:丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力:140~400KPa
气源接口:RC1/4"
环境温度:-30~+70℃


■ 阀作用型式

分气关式(B)或气开式(K)阀


■ 附件

定位器(HEP型、YT1000型)、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
