气动薄膜衬氟单座调节阀

发布时间：2019/12/27 13:18:30

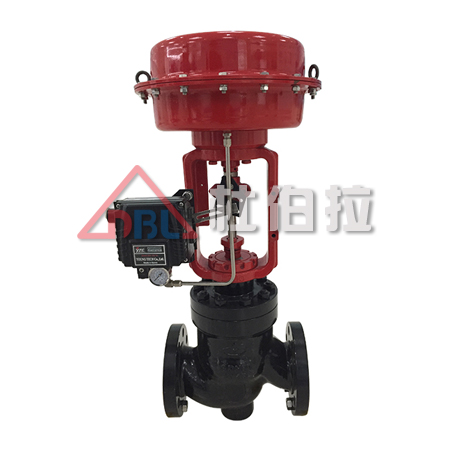

气动薄膜衬氟单座调节阀

衬四氟单座调节阀由气(电)动执行机构和耐腐蚀单座直通阀体两部分组成，由于其接触介质的部位均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚四氟乙丙烯(F46)并在阀杆部位使用聚四氟乙烯波纹管密封，防止介质的泄漏。

广泛适用于化工、石油、冶金、医药、电力等行业，对酸、碱等强腐蚀、剧毒、易发挥的介质进行自动控制。

■ 特点

·具有很强的耐腐蚀性能，在阀体内腔、阀芯、阀座、阀杆部位均包覆3mm厚的聚全四氟乙丙烯(F46)，能抗所有(浓硫酸、强碱和王水)的腐蚀。
·密封性能好，采用聚四氟乙烯材质的波纹管和填料双重密封，确保无渗漏；
·泄漏量小，由于阀芯、阀座是软密封，故泄漏量可达到国家Ⅵ级标准；
·可采用气动、电动两种执行机构，气动执行机构配多弹簧执行机构体积小、重量轻、输出力大、调节精度高；电子式执行机构无需伺服放大器，调节精度高；

■ 主要技术参数

公称通径DN(mm)		G?″						20				25	32	40	50	65	80	100	150
额定流量系数Kv	等百分比											8	12	20	32	50	70	100	240
	直线	0.08	0.12	0.20	0.32	0.50	0.80	1.2	2	3.2	5	10	16	25	38	63	80	120	300
气动执行机构型号	正作用	PM280B											PM400B			PM600B			PM1000B
	反作用	PM280K											PM400K			PM600K			PM1000K
电动执行机构型号		361LSA、361LSB														361LSB、361LSC
额定行程L(mm)		10、16											25			40			60
膜片有效面积Ae(cm²)		280											400			600			1000
公称压力PN(MPa)		1.0、1.6
固有流量特性		等百分比、直线
固有可调比R		50
信号范围Pr(kPa)		20～100、40～200、80～240
气源压力Ps(MPa)		0.14、0.25、0.28、0.40
电动执行机构电源		220V50Hz、380V50Hz(可选)
输入信号		4～20、0～10mA.DC及其它控制信号
泄漏量等级		Ⅳ级、Ⅴ级、Ⅵ级

■ 主要性能指标

序号	项目			气动调节阀		电动调节阀
				不带定位器	带定位器
1	基本误差(％)			±2.5	±1	±1.2
2	回差(％)			3	1	1.0
3	死区(％)			3	0.4	0.8
4	始终点偏差 <(％)	气/电开	始点	±2.5	±1	±1
			终点	±5
		气/电关	始点	±5
			终点	±2.5
5	额定行程偏差(％)			+2.5	+2.5	+2.5

■ 外形尺寸及重量


公称通径	20	25	32	40	50	65	80	100	125	150	200
L	180	185	200	220	250	275	300	350		486
A	φ282		φ308			φ394			φ498
B	φ225		φ225			φ310			φ310
H	430	430	510	510	520	650	650	660	810	860	900
H₁	65	70	80	71	88	102	140	170	180	190	200
H₂	390	390	450	450	460	590	590	600	730	780	820
