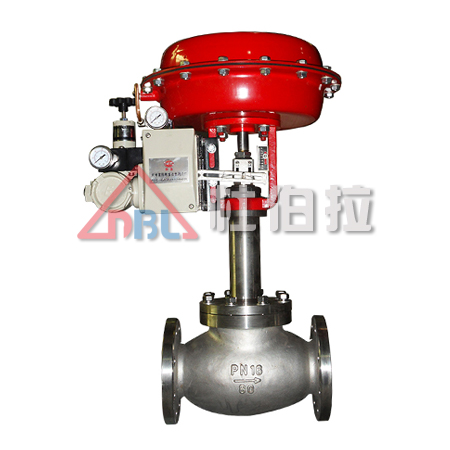

气动单座波纹管调节阀



    气动单座波纹管调节阀可用在真空的场合,泄漏量符合ANSI B16.104标准,用多弹簧薄膜执行机构,其结构紧凑,输出力大。

    气动单座波纹管调节阀的结构特点:
    1.产品符合GB/T4213-92。
    2.在气动单座(套筒)调节阀的基础上加装波纹管来进行密封的
    3.阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534标准。
    4.该调节阀上阀盖采用波纹管密封结构,适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。

    气动单座波纹管调节阀技术参数

    公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
    阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
    额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
    套筒 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
    允许压差(MPa) 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
    套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
    公称压力(MPa) 1.6、2.5、4.0、6.4
    额定行程(mm) 16 25 40 60 100
    执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
    阀盖形式 波纹管密封型-40~+350℃
    压盖形式 螺栓压紧式
    密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
    阀芯形式 单座式、套筒
    流量特性 等百分比、直线型
