ZXPD气动薄膜低温调节阀

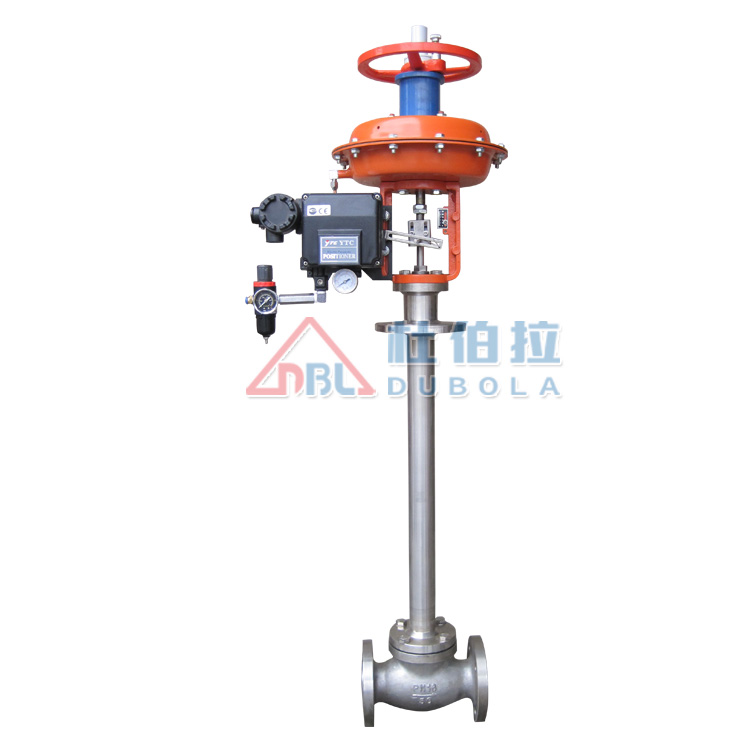

发布时间:2020/4/23 9:15:05ZXPD气动薄膜低温单座调节阀是一种在低温、深冷场合使用的调节阀。采用长颈阀盖保温,配用多弹簧执行机构,具有总体结构紧凑、重量轻、稳定性好等优点。阀体采用精密铸造角形结构,材料为铝合金,具有良好的耐低温性。波纹管密封保证了调节阀在低温场合不外漏。因而广泛应用于冶金、空分、制氧、石油、化工等低温、深冷场合。特别适用于精确控制低温气体、流体(如液氧、液氩等)的工艺参数保持在给定值。
本系列产品有连接板安装型、浮动套安装型两种,公称压力等级为PN0.6MPa,阀体口径范围 DN20~100,适合流体温度-60℃~-200℃范围内多种档次。泄漏量等级有Ⅳ级和Ⅵ级二种。流量特性为线性或等百分比。多种多样的品种供选择。
气动薄膜低温单座调节阀特点
·底进侧出,流路简单,阻力小,阀体容量大
·双导向,阀工作稳定性好
·可调范围大,固有可调比50
·波纹管密封对移动的阀杆形成完全的密封,防止流体外漏
·采用浮动套连接,安装方便
气动薄膜低温单座调节阀主要零件材料
阀体: |
LF4 |
阀杆: |
1Cr18Ni9 |
阀盖: |
1Cr18Ni9 |
波纹管: |
1Cr18Ni9 |
阀芯、阀座: |
1Cr18Ni9 |
垫片: |
紫铜、1Cr18Ni9 |
气动薄膜低温单座调节阀规格与技术参数
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||||
阀座直径dn(mm) |
10 |
12 |
15 |
20 |
||||||||
额定流量 |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
|
额定行程(mm) |
16 |
25 |
40 |
|||||||||
膜片有效面积 Ae(cm2) |
280 |
400 |
600 |
|||||||||
固有流量特性 |
直线、等百分比 |
|||||||||||
公称压力PN(MPa) |
0.6 |
|||||||||||
固有可调比(R) |
50 |
|||||||||||
工作温度(℃) |
D0:-60~-100,D1:-100~-200,D2:-200~-250 |
|||||||||||
信号范围Pr(KPa) |
20~100,40~200,20~60,60~100,80~240 |
|||||||||||
允许压差 |
不带定位器 |
0.6 |
0.47 |
0.30 |
0.27 |
0.18 |
0.11 |
|||||
带定位器 |
0.6 |
0.41 |
0.26 |
|||||||||
允许泄漏量 |
Ⅳ级 Ⅵ级 |
|||||||||||
气源压力Ps(MPa) |
0.14~0.40 |
﹡本产品性能指标贯彻 GB/T4213-92标准
气动薄膜低温单座调节阀安装尺寸选取标准
温度范围(℃) |
D0 |
D1 |
D2 |
-60~-100 |
-100~-200 |
-200~-250 |
|
20~50 |
500 |
700 |
900 |
65~100 |
600 |
800 |
1000 |
气动薄膜低温单座调节阀连接尺寸及标准
·连接方式:焊接
·薄膜执行机构气信号接口:内螺纹M16×1.5
气动薄膜低温单座调节阀外形尺寸及重量
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|||||
阀座直径(dn) |
10 |
12 |
15 |
20 |
|||||||||
A |
282 |
308 |
394 |
||||||||||
L |
75 |
85 |
110 |
160 |
170 |
||||||||
L1 |
75 |
85 |
110 |
160 |
170 |
||||||||
D1 |
Φ20 |
Φ25 |
Φ32 |
Φ40 |
Φ50 |
Φ66 |
Φ82 |
Φ102 |
|||||
D2 |
Φ25 |
Φ30 |
Φ37 |
Φ45 |
Φ55 |
Φ84 |
Φ90 |
Φ110 |
|||||
H |
H1=500 |
952 |
971 |
980 |
1006 |
||||||||
H1=600 |
1250 |
||||||||||||
H1=700 |
1152 |
1171 |
1181 |
1206 |
|||||||||
H1=800 |
1450 |
||||||||||||
H1=900 |
1352 |
1371 |
1381 |
1406 |
|||||||||
H1=1000 |
1650 |
||||||||||||
n—d |
8-Φ14 |
8-Φ16 |
10-Φ16 |
12-Φ18 |
|||||||||
D3 |
260 |
285 |
305 |
340 |
370 |
405 |
460 |
||||||
D4 |
290 |
315 |
335 |
370 |
400 |
435 |
490 |
||||||
D5 |
289 |
470 |
