气动衬四氟调节阀
发布时间：2020/4/23 9:59:42

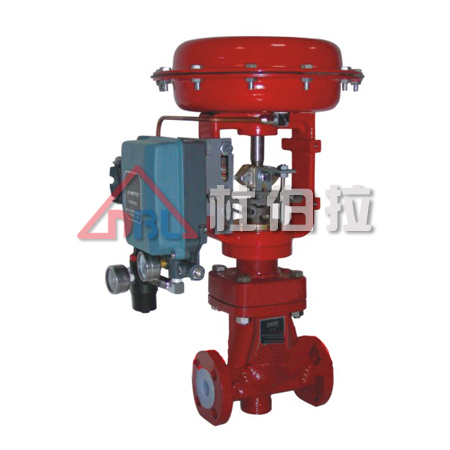

气动衬四氟调节阀概述
气动衬四氟调节阀由气(电)动执行机构和耐腐蚀单座直通阀体两部分组成，由于其接触介质的部位均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚四氟乙丙烯(F46)并在阀杆部位使用聚四氟乙烯波纹管密封，防止介质的泄漏。
广泛适用于化工、石油、冶金、医药、电力等行业，对酸、碱等强腐蚀、剧毒、易发挥的介质进行自动控制。
气动薄膜衬氟单座调节阀特点
·具有很强的耐腐蚀性能，在阀体内腔、阀芯、阀座、阀杆部位均包覆3mm厚的聚全四氟乙丙烯(F46)，能抗所有(浓硫酸、强碱和王水)的腐蚀。
·密封性能好，采用聚四氟乙烯材质的波纹管和填料双重密封，确保无渗漏；
·泄漏量小，由于阀芯、阀座是软密封，故泄漏量可达到国家Ⅵ级标准；
·可采用气动、电动两种执行机构，气动执行机构配多弹簧执行机构体积小、重量轻、输出力大、调节精度高；电子式执行机构无需伺服放大器，调节精度高；
气动衬四氟调节阀主要技术参数
|
公称通径DN(mm) |
G?″ |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|||||||||
|
额定流量 |
等百分比 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
||||||||||
|
直线 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2 |
3.2 |
5 |
10 |
16 |
25 |
38 |
63 |
80 |
120 |
300 |
|
|
气动执行 机构型号 |
正作用 |
PM280B |
PM400B |
PM600B |
PM1000B |
||||||||||||||
|
反作用 |
PM280K |
PM400K |
PM600K |
PM1000K |
|||||||||||||||
|
电动执行机构型号 |
361LSA、361LSB |
361LSB、361LSC |
|||||||||||||||||
|
额定行程L(mm) |
10、16 |
25 |
40 |
60 |
|||||||||||||||
|
膜片有效面积Ae(cm2) |
280 |
400 |
600 |
1000 |
|||||||||||||||
|
公称压力PN(MPa) |
1.0、1.6 |
||||||||||||||||||
|
固有流量特性 |
等百分比、直线 |
||||||||||||||||||
|
固有可调比R |
50 |
||||||||||||||||||
|
信号范围Pr(kPa) |
20～100、40～200、80～240 |
||||||||||||||||||
|
气源压力Ps(MPa) |
0.14、0.25、0.28、0.40 |
||||||||||||||||||
|
电动执行机构电源 |
220V50Hz、380V50Hz(可选) |
||||||||||||||||||
|
输入信号 |
4～20、0～10mA.DC及其它控制信号 |
||||||||||||||||||
|
泄漏量等级 |
Ⅳ级、Ⅴ级、Ⅵ级 |
||||||||||||||||||
气动衬四氟调节阀主要性能指标
|
序号 |
项目 |
气动调节阀 |
电动调节阀 |
|||
|
不带定位器 |
带定位器 |
|||||
|
1 |
基本误差(％) |
±2.5 |
±1 |
±1.2 |
||
|
2 |
回差(％) |
3 |
1 |
1.0 |
||
|
3 |
死区(％) |
3 |
0.4 |
0.8 |
||
|
4 |
始终点 |
气/电开 |
始点 |
±2.5 |
±1 |
±1 |
|
终点 |
±5 |
|||||
|
气/电关 |
始点 |
±5 |
||||
|
终点 |
±2.5 |
|||||
|
5 |
额定行程偏差(％) |
+2.5 |
+2.5 |
+2.5 |
||
气动衬四氟调节阀外形尺寸及重量
