气动三通分流薄膜调节阀

发布时间:2020/4/23 10:02:36

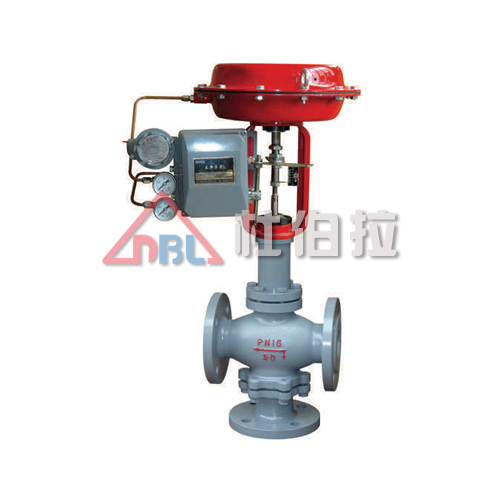

气动三通分流薄膜调节阀

气动三通分流薄膜调节阀采用圆筒型薄壁窗口形阀芯导向,不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构。ZX型气动薄膜调节阀具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。

    本系列产品有三通合流(ZXQ)及三通分流(ZXX)两种。公称压力等级有1.6、4.0、6.4MPa;阀体口径范围DN25~200。适用流体温度由-60℃~+450℃。泄漏量标准有Ⅳ级。流量特性有直线、抛物线两种。




■ 气动三通分流薄膜调节阀特点

·流体对阀芯作用方向都处于流开状态,故阀能稳定工作。
·除上阀盖处衬套导向外,阀芯侧面与阀座内表面也有导向作用,导向面积大,工作可靠。
·执行机构采用多弹簧结构,高度减少30%、重量减轻30%。


■ 气动三通分流薄膜调节阀主要零件材料

阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti
波纹膜片:丁腈橡胶夹增强涤纶织物
填料:聚四氟乙烯、柔性石墨
弹簧:60Si2Mn
膜盖:A3
推杆、阀杆:2Cr13、1Cr18Ni9Ti
衬套:2Cr13
垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片


■ 气动三通分流薄膜调节阀规格与技术参数

公称通径DN(mm) 25 32 40 50 65 80 100 125 150 200
额定流量系数Kv 合流 8.5 13 21 34 53 85 135 210 340 535
分流 8.5 13 21 34 53 85 135 210 340 535

额定行程L(mm) 16 25 40 60
膜片有效面积Ae(cm2) 280 400 600 1000
公称压力PN(MPa) 1.6、4.0、6.4
固有流量特性 直线、抛物线
固有可调比R 30
工作温度t(℃) 普通型:铸铁-20~200  铸钢-40~250  铸不锈钢-60~250
散热型:铸钢-40~450  铸不锈钢-60~450
两种介质温度差t(℃) 铸铁≤150铸钢 铸不锈钢≤200
信号范围Pr(kPa) 40~200
气源压力Ps(MPa) 0.14~0.4
允许泄漏量 10-4×阀额定容量
允许压差△P(MPa) 0.86 0.75 0.48 0.31 0.27 0.18 0.11 0.12 0.09 0.05

﹡本产品性能指标贯彻GB/T4213-92标准
