自力式活塞压力调节阀

发布时间:2013/7/11 13:46:23

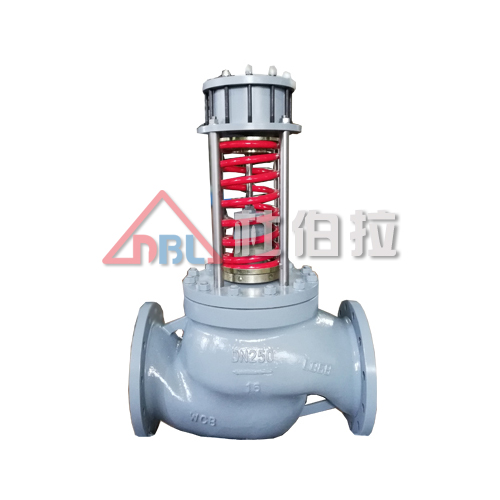

自力式活塞压力调节阀

 ZZY型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄漏稳压的自动控制。

    本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有Ⅱ级、Ⅳ级和Ⅵ级三档;流量特性为快开;压力分段调节从15~2500kPa。可按需要组合满足用户况要求。



■ 特点

·自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。

·压力分段范围细且互相交叉,调节精度高。

·压力设定值在运行期间可连续设定。

·对阀后压力调节,阀前压力与阀后压力之比为10:1~10:8。

·橡胶膜片式检测,执行机构测精度高、动作灵敏。

·采用压力平衡机构,使调节阀反应灵敏、控制精确。




■ 主要零件材料

阀    体:ZG230-450、ZG1Cr18Ni9Ti

          ZG0Cr18Ni12Mo2Ti

阀    芯:1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

阀    座:1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

阀    杆:1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

填    料:聚四氟乙烯、柔性石墨

橡胶膜片:丁腈、乙丙、氟、耐油橡胶


■ 阀结构形式
